IFM帶顯示屏的壓力傳感器PN7000功能優點

德國IFM易福門帶顯示屏的壓力傳感器

PN-400-SBR14-QFRKG/US/ /V

PN7000

兩個可編程開關輸出

高負載保護，長期穩定性

高于 1 億次壓力周期的使用壽命

清晰可見的 4 位 LED 顯示

可選擇特定國家的壓力單位

應用

介質 液體和氣體介質

由條件地適用于 用于氣體介質壓力> 25 bar僅根據需求

介質溫度 [°C] -25...80

抗壓強度

600 bar 8700 psi 60 MPa

爆破壓力小值

1000 bar 14500 psi 100 MPa

壓力 相對壓力

電氣數據

工作電壓 [V] 18...36 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] < 35

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 是

過壓保護 是; (< 40 V)

開機延遲時間 [s] 0.3

watchdog集成看門狗電路 是

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 2

輸出

輸出數量 2

輸出信號 開關信號; IO-Link; (可配置)

電氣設計 PNP/NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 250

開關頻率DC [Hz] < 170

短路保護 是

短路保護類型 脈沖

測量/設定范圍

測量范圍

0...400 bar 0...5800 psi 0...40 MPa

開關點, SP

4...400 bar 60...5790 psi 0.4...40 MPa

復原點, rP

2...398 bar 30...5760 psi 0.2...39.8 MPa

設定步距

2 bar 30 psi 0.2 MPa

出廠設定

SP1 = 100 bar rP1 = 92 bar

SP2 = 300 bar rP2 = 292 bar

精度/偏差

開關點精度 [測量范圍值的%] < ± 0,5

重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)

特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 極限點設定)

滯后偏差 [測量范圍值的%] < ± 0,25

長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)

溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (0...80 °C)

溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (0...80 °C)

反應時間

可編程的延遲時間dS, dr [s] 0; 0,2...50

IFM帶顯示屏的壓力傳感器PN7000功能優點

帶顯示屏的壓力傳感器

PN7000
PN-400-SBR14-QFRKG/US/ /V

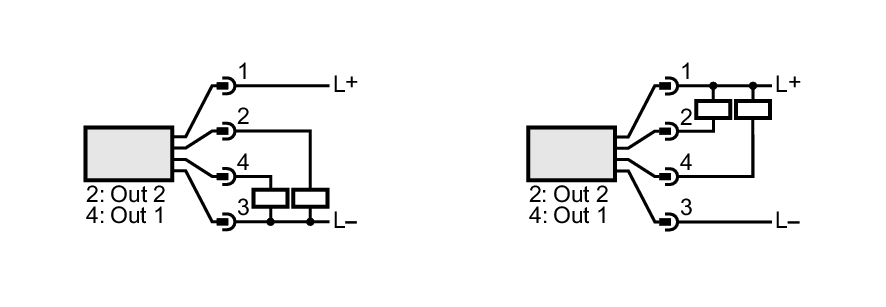

接線圖

電氣連接

接插件: 1 x M12; 觸頭: 鍍金的
